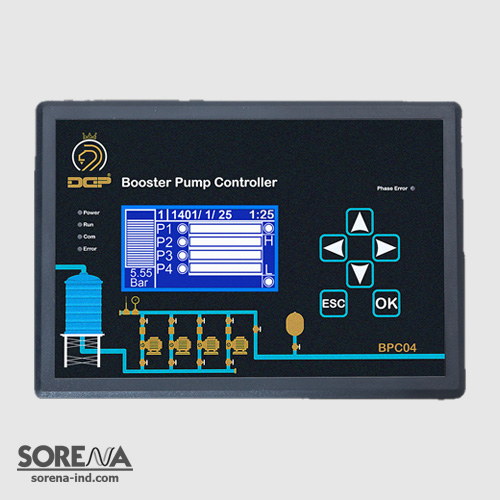

کنترلر بوستر پمپ فول درایو BPC04
کنترلر بوستر پمپ فول درایو BPC04 دستگاهی برای کنترلر پمپ های آبرسانی در ساختمان است .
در اکثر شهرهای بزرگ، افت فشار آب در طبقات بالای ساختمان وجود دارد. برای رفع این موضوع از بوستر پمپ استفاده می شود. بوستر پمپ شامل یک مخزن ذخیره آب شهر می باشد که آب ورودی شهر در داخل آن ذخیره می شود.
کنترلر بوستر پمپ DGP به همراه سایر تجهیرات وظیفه پمپاژ آب و همچنین کنترل فشار در محدوده معین شده را بر عهده دارد. در این سیستم یک مخزن تحت فشار هم وجود دارد که مقداری آب را جهت ذخیره فشار در داخل لوله ها نگه می دارد.
بوستر پمپ های دارای مخزن تحت فشار دارای استهلاک پایین تری نسبت به بوستر پمپ بدون مخزن تحت فشار هستند. این سیستم پمپاژ آب توانایی ایجاد فشار در داخل لوله ها را دارد. برای راه اندازی و کنترل بهینه فشار آب، این سیستم نیاز به یک کنترل کننده دارد تا از فشار آب نمونه برداری کرده که با توجه به مصرف و پارامترهای از پیش تعیین شده، تعداد مناسبی از پمپ ها را وارد مدار نماید. در این مجموعه بوستر پمپ، کنترلر این وظیفه را برعهده دارد.
قابلیت های کنترلر بوستر پمپ BPC04 :
قابلیت راه اندازی 4 پمپ با 4 درایو ( فول درایو )
توانایی راه اندازی پمپ های 3 فاز و تک فاز
– نمایش شکل موج برق شهر ( R ,S ,T ) بر روی صفحه LCD
– دارای کنترل فاز داخلی و قابلیت اتصال کنترل فاز خارجی
– توانایی تنظیم ولتاژ بالا و پایین برق شهر از روی LCD
– توانایی تنظیم حساسیت از روی LCD (عدم تعادل بین فازها)
– توانایی تنظیم دستگاه به صورت تک فاز و سه فاز
– دارای تایمرهای On-Delay و Off-Delay مجزا در هنگام بروز خطا
– محافظت در برابر اتصال دو فاز به سیستم (اتصال فاز به جای نول)
– نمایش دیجیتال فرکانس و ولتاژها به صورت فاز با فاز و فاز با نول
– نمایش وضعیت پمپ ها و فلوتر، نمایش گرافیکی میزان فشار و فرکانس درایو و نمایش تاریخ و زمان در صفحه اصلی
– دارای فلوتر داخلی و قابلیت اتصال فلوتر خارجی
– دارای تایمر های On-Delay و Off-Delay مجزا برای فلوتر در هنگام بروز خطا
– توانایی تنظیم حساسیت فلوتر از روی LCD
– دارای 3 مد کاری و عملکردی برای تمامی سلیقه ها
– کنترل حداکثر 6 پمپ به صورت دور ثابت در مد 1
– کنترل حداکثر 4 پمپ به صورت دور ثابت و 2 پمپ به صورت دور متغیر در مد 1
– کنترل حداکثر 4 پمپ بصورت دورثابت و 1 پمپ بصورت دور متغیر در مد 2
– کنترل حداکثر 4 پمپ به صورت دور متغیر تنها با یک درایو در مد 3
– دارای اتو سرویس داخلی
– کنترل پمپ های دور متغیر به صورت PID و قابلیت تنظیم پارامترهای PID
– دارای LCD با وضوح 8000 پیکسل
– دارای شبکه RS-485 برای نمایش اطلاعات و تنظیم پارامترهای دستگاه
– دارای 4 ورودی مجزا برای کنترل فاز خارجی، فلوتر خارجی، شستی امرجنسی، ورودی ، MAX Pressure
Pressure Switch و PR ها
– امکان اتصال ترانسمیتر فشار PS , 6Bar , 10Bar, 16Bar, 25Bar , 40Bar , 60Bar
– امکان اتصال خروجی سنسورهای 4-20mA , 0-20mA , 0-5V, 0-10V, 2-10V
– قابلیت کالیبره کردن عدد نمایشی فشار کنترلر و گیج فشار روی کلکتور
– دارای خروجی آلارم و فن مجزا
– دارای خروجی 24V DC با حداکثر جریان 100mA برای راه اندازی سنسور و برگشت فرامین
– دارای دو خروجی آنالوگ مجزا برای کنترل دو درایو
– دارای قابلیت Change Over برای پمپ های یکسان (دور ثابت – دور متغیر)
– قابلیت راه اندازی سیستم به صورت دستی
– قابلیت فعال کردن آلارم (به صدا در آمدن بازر) هنگام خطا
– قابلیت تنظیم ماکزیمم فشار برای حفاظت اتصالات
– قابلیت تعریف فرکانس Start برای جلوگیری از افت فشار اولیه
– قابلیت تعریف فرکانس Stop
– قابلیت تعریف Full Load (تشخیص بسته بودن ورودی کلکتور، تشخیص بسته بودن مکش و دهش پمپ، تشخیص هوا گرفتن پمپ ها، تشخیص ترکیدگی لوله در خروجی کلکتور)
– قابلیت تعریف زمان برای وارد شدن یا خارج شدن پمپ از مدار
– قابلیت تعریف سطح دسترسی به تنظیمات User Level Password
ابعاد و اندازه کنترلر بوستر پمپ
در شکل زیر ابعاد و اندازه کنترلر بوستر پمپ BPC02 و اندازه برش تابلو ارائه شده است.
دانلود راهنما و کاتالوگ کنترلر بوستر پمپ BPC02
از طریق لینک زیر می توانید راهنما و کاتالوگ کنترلر بوستر پمپ BPC02 را دانلود کنید . اگر سوالی داشتید می توانید با ثبت نظر زیر همین محصول ما را در جریان بگذارید.
