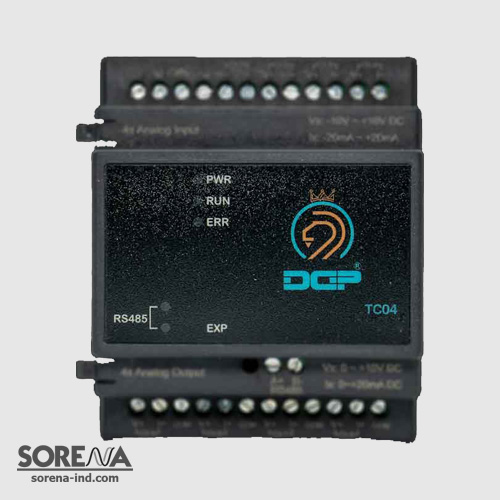

ماژول TC04 لوگو زیمنس ایرانی
ماژول TC04 لوگو زیمنس ایرانی دارای 4 ورودی سنسور ترموکوپل می باشد که بازه دمایی از 100- تا 1000+ درجه سانتیگراد را با دقت 0.1 درجه اندازه گیری می کند.
این ماژول افزایشی فقط به پی ال سی مدل لوگو 24RCE زیمنس ایرانی DGP متصل می شود. در شکل زیر اطلاعات فنی و دیاگرام سیم بندی آورده شده است.

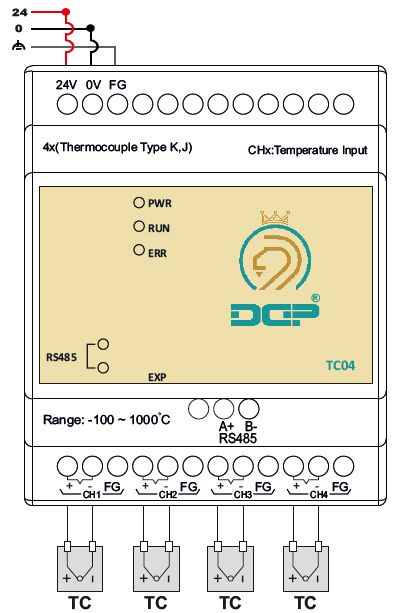

دیاگرام سیم بندی DGP-TC04

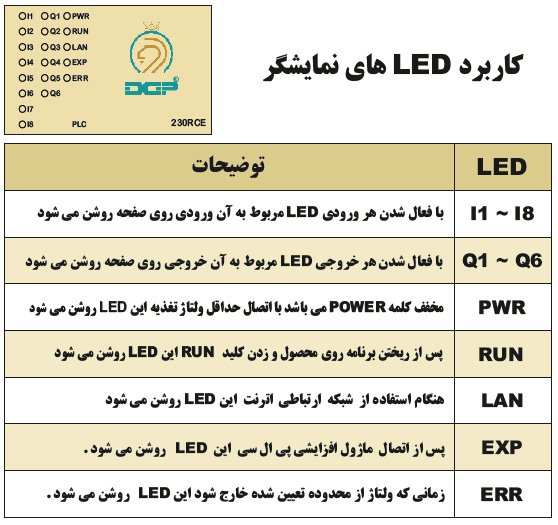

کاربرد LED های روی پی ال سی
در جدول زیر تمام LED های روی CPU بصورت مفصل توضیح داده شده است. در صورتی که سوالی برای شما باقی مانده است در قسمت نظرات سوال خود را مطرح کنید.
دانلود راهنمای نصب و راه اندازی ماژول TC04
برنامه نویسی
برنامه نویسی پی ال سی لوگو زیمنس ایرانی توسط نرم افزار اصلی زیمنس انجام می شود و برای دانلود Logo Soft Comfort v8.4 می توانید به وبلاگ سایت مراجعه کنید. همچنین دستورات برنامه نویسی این مدل با لوگو زیمنس اصلی مشابه است.
