سخت افزار کنترلر بوستر پمپ BPC02
در این پست سخت افزار کنترلر بوستر پمپ BPC02 را بصورت کامل تشریح می کنیم ، هم بصورت ویدیویی و هم بصورت متنی و جز به جز ، قسمت های مختلف این تجهیز مثل امکانات پنل جلویی و ترمینال های پشت کنترلر کامل معرفی شده است.
ابعاد و اندازه
اولین چیزی که موقع خرید کنترلر مورد توجه قرار می گیرد ابعاد و اندازه محصول است ، کنترلر BPC02 و BPC04 دارای طول و عرض 204 در 144 میلیمتر به عنوان ابعاد بیرونی و ابعاد برش 183 در 123 میلیمتر است.
عمق این کنترلر معادل 53 میلیمتر از درب تابلو است که باید برای نصب به این اندازه دقت شود تا هنگام بسته شدن درب کنترلر با درایو یا سایر تجهیزات برخورد نکند.
شکل زیر اطلاعات خوبی در اختیار شما قرار می دهد :
مقادیر مجاز و بخش های حفاظت شده :
سه بخش در کنترلر بوستر پمپ DGP بصورت حافظت شده طراحی شده است تا از آسیب های ناخواسته جلوگیری شود. اولی اتصال کوتاه خروجی های آنالوگ ، دومی اتصال کوتاه خروجی 24VDC و سومی اتصال کوتاه خروجی فلوتر است که اگر در حین نصب اتصال کوتاه رخ دهد به برد کنترلر آسیبی نرسد.
مقادیر مجاز کنترلر هم در جدول زیر آورده شده است :
| ردیف | عنوان مقدار | بازه مجاز |
| 1 | ولتاژ ورودی | 100-250VAC |
| 2 | فرکانس ورودی | 50-60HZ |
| 3 | جریان خروجی رله ها | 10A |
| 4 | جریان خروجی 24 ولت | 100mA |
| 5 | ولتاژ ورودی های دیجیتال | 24VDC |
| 6 | دمای محیط کار | 0-55 |
| 7 | دمای نگهداری | 20- تا 65 |
پنل جلوی کنترلر
یکی از بخش های سخت افزار کنترلر بوستر پمپ BPC02 پنل جلوی آن است که از المان های مختلفی تشکیل شده مثل صفحه نمایشگر ، چراغ های LED نمایش وضعیت ، دکمه های جهت دار و … که مفصل به تشریح هر کدام می پردازیم.

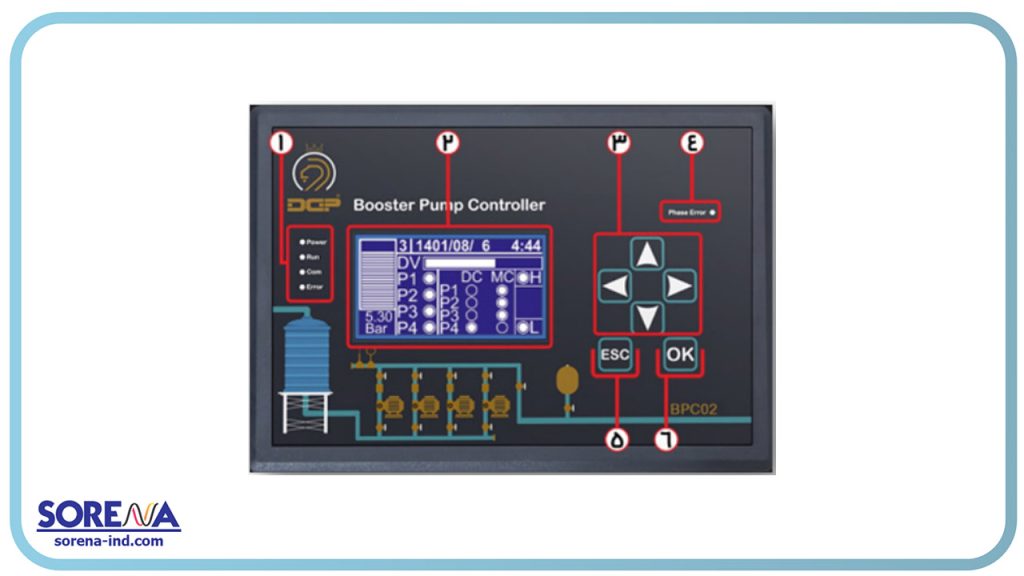

شماره 1 و 4 – ال ای دی های وضعیت : برای نمایش وضعیت کنترلر استفاده می شوند.
چراغ Power : زمانی که تغذیه کنترلر وصل شود این ال ای دی روشن می شود.
چراغ Run : زمانی که کنترلر شروع به کار کند این ال ای دی روشن می شود.
چراغ Com : زمانی که کنترلر ارتباط با شبکه RS485 برقرار کند این ال ای دی چشمک می زند.
چراغ Error : هرگاه کنترلر با خطایی مواجه شود این ال ای دی روشن می شود.
چراغ Phase Error : اگر به جای 220 ولت در ترمینال تغذیه کنترلر 380 ولت وصل شود این ال ای دی روشن می شود.
شماره 2 – نمایشگر کنترلر :
تمامی تغییراتی که داخل کنترلر انجام می شود از طریق نمایشگر قابل مشاهده و کنترل است.
شماره 3 – کلید های جهت نما :
از این کلید ها برای جابجایی در صفحات منو و تغییر مقادیر استفاده می شود.
شماره 5 – کلید ESC :
از این کلید برای برگشتن به منوی قبل استفاده می شود . نگه داشتن آن به مدت 3 ثانیه باعث STOP شدن کنترلر می شود.
شماره 6 – کلید OK :
فشار دادن این کلید باعث ذخیره شدن تغییرات و اطلاعات می شود. نگه داشتن به مدل 3 ثانیه باعث ورود به منوی کنترلر می شود.
پنل پشت کنترلر ( ترمینال ها )

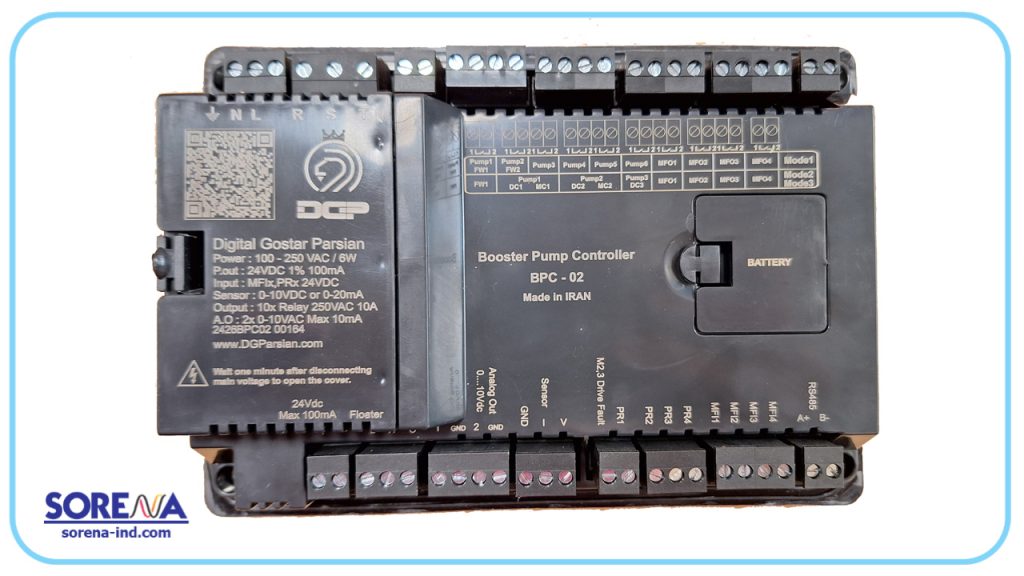

پشت کنترلر در واقع ترمینال های قدرت و فرمان قرار دارد که باید مطابق عملکرد سیستم بوستر پمپ سیم کشی شود. مطابق شکل زیر به معرفی هر ترمینال می پردازیم.

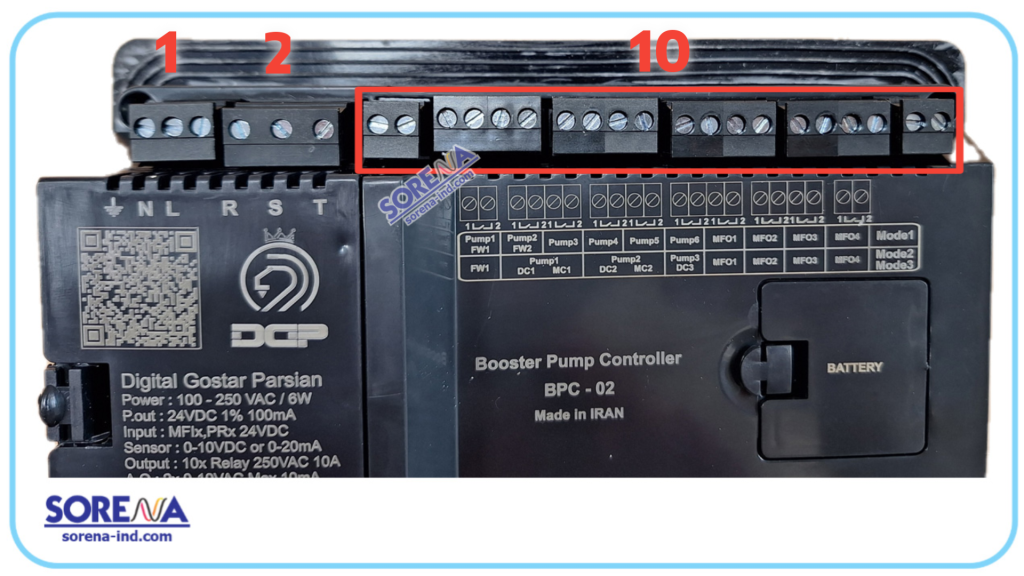

شماره 1 – ترمینال های L و N :
این دو ترمینال برای اتصال تغذیه دستگاه استفاده می شوند.
شماره 2 – کنترل فاز :
کنترلر بوستر پمپ BPC02 دارای کنترل فاز داخلی است و ترمینال های R , S , T برای نمونه برداری از ولتاژ سه فاز استفاده می شود.
شماره 3 – خروجی 24VDC :
برای تحریک ورودی ها و یا تغذیه سنسور فشار به ولتاژ 24VDC احتیاج داریم از این خروجی با ظرفیت 100 میلی آمپر می توانیم برای این منظور استفاده کنیم .
شماره 4 – کنترل سطح :
هنگام استفاده از کنترلر نیازی به فلوتر خارجی نداریم و با استفاده از این سه ترمینال و اتصال سنسور های سطح میتوانیم از فلوتر داخلی کنترلر استفاده کنیم.
ترمینال C=COM به عنوان پایه مشترک ، ترمینال L=LOW به عنوان سطح آب پایین و ترمینال H=HIGH به عنوان سطح آب بالا می باشد.
شماره 5 – خروجی آنالوگ :
برای کنترل فرکانس درایو توسط ورودی های آنالوگ از این ترمینال که 2 خروجی ولتاژی 0 تا 10 ولت به ما میده استفاده می کنیم.
شماره 6 – ورودی فشار :
اگر سنسور فشار ما ولتاژی باشد به ترمینال های V و GND وصل می کنیم و اگر سنسور فشار جریانی باشد پایه مثبت سنسور به 24V+ و پایه بعدی سنسور را به ترمینال I متصل می کنیم . توجه شود در خصوص سنسورهای جریانی باید ترمینال های V و I جمپر شود .
ترمینال های ردیف بالای کنترلر
ترمینال های ردیف پایین کنترلر
شماره 7 – برگشت فرامین :
کنترلر بوستر پمپ DGP توسط این ترمینال ها فیدبکی از عملکرد تجهیزات می گیرد تا از صحت کار اطمینان حاصل کند.
ترمینال های M2.3 : برای اتصال رله فالت درایو در مد 2 و 3 استفاده می شود .
ترمینال های PR1 >PR4 : کنتاکتور مستقیم پمپ یک تا چهار.
شماره 8 – ترمینال های مولتی فانکشن MFI :
4 ورودی قابل تعریف که می توانیم برای مقاصد مختلفی از آن ها استفاده کنیم با نام MFI1 تا MFI4 مشخص شده اند. این ورودی ها را روی حالات PS , MP , EMG , CP , FL , PR قابل تغریف است که در بخش نرم افزار مفصل به آن ها خواهیم پرداخت.
شماره 9 – ترمینال RS485 :
توسط پروتکل مدباس RTU می توانیم مقادیر و وضعیت کنترلر را توسط تجهیزات دیگر مثل PLC یا HMI بخوانیم و نمایش دهیم.
شماره 10 – خروجی های کنترلر :
ترمینال های خروجی بصورت رله ای هستند که بسته به نوع سیستم کنترل و مد کاری سیم بندی می شوند مثلا خروجی فرمان RUN درایو و یا خروجی های کنتاکتور های درایو و برق شهر.
سخن پایانی
در این سری مقالات سعی شده آموزش کنترلر بوستر پمپ DGP بصورت کامل و کاربردی ارائه شود . برای مشاهده دسته بندی مقالات به بخش آموزش کاربردی بوستر پمپ مراجعه کنید .
