رله برد – برد رله :
رله برد 4 کانال 16 آمپر 24VDC | رله برد ها یکی از پر کاربردترین تجهیزات در سیستم های اتوماسیون هستند . از رله برد ها به عنوان خروجی در PLC ها استفاده میشه بطوری که خروجی های PLC به رله برد متصل میشه و بعد از رله های موجود بعنوان خروجی و قطع و وصل تجهیزات استفاده میشه .
این کار باعث جلوگیری از آسیب های احتمالی مانند اتصالی و …. به برد اصلی PLC میشه و در صورت ایجاد اتصالی فقط کافیه که رله ی آسیب دیده روی رله برد تعویض بشه .
مشخصات فنی :
رله برد هایی که در فروشگاه سورنا ارائه میشه دارای مشخصات فنی زیر هستند :
1 – رله ها برند امرون با ظرفیت 16 آمپر
2 – هر رله دارای کنتاکت باز و بسته می باشد .
3 – ولتاژ تغذیه رله ها 24VDC می باشد .
4 – برد رله چندلایه با کیفیت به همراه ترمینال های جدا شونده .
هر چهاررله روی برد دارای یک COM و چهار عدد ترمینال جهت تغذیه رله ها هستش که در کنار هر رله یک چراغ LED برای نمایش وضعیت رله قرار داده شده است که نشون میده کدوم رله تحریک شده .
تمام رله ها در خروجی دارای سه عدد ترمینال هستند که ترمینال وسط COM و دو ترمینال کناری NO , NC هستند .

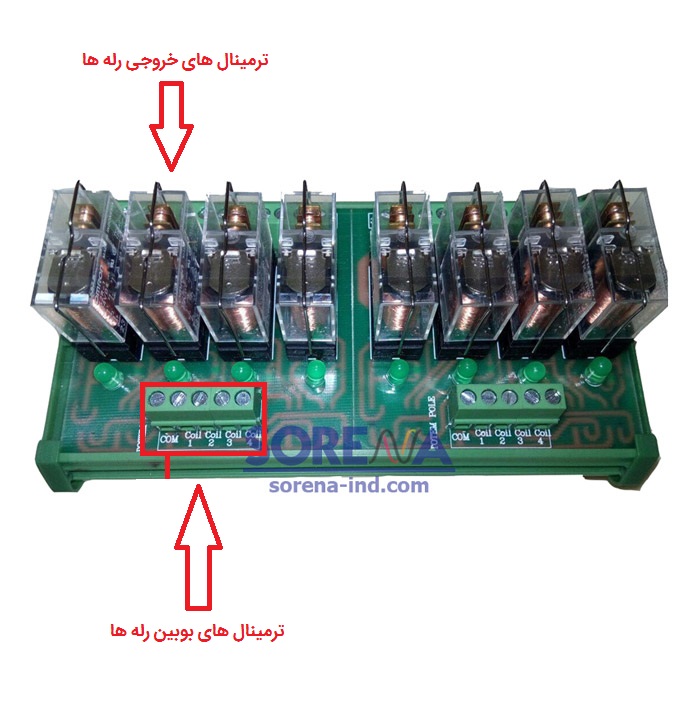

نمای عمومی رله بردها :
