ماژول های آنالوگ PLC های دلتا سری S

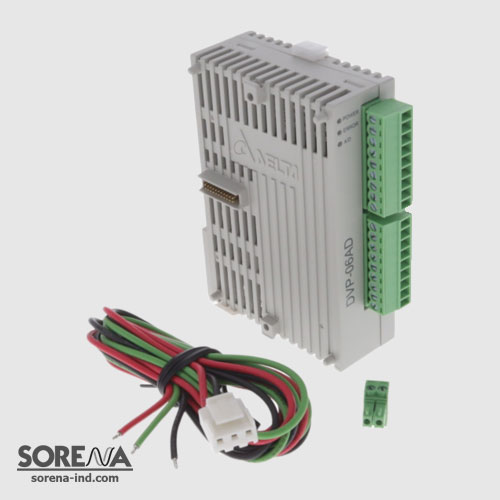

ورودی آنالوگ دلتا مدل DVP06AD-S شش کانال ولتاژی و جریانی با رزولوشن 14 بیت برای ورودی ولتاژی و 13 بیت برای ورودی جریانی
PLC های دلتا سری S دارای ماژول های ورودی و خروجی آنالوگ هستند که از سمت راست و یا چپ به PLC متصل شده و سیگنال های آنالوگ PLC را توسعه می دهند .
ماژول آنالوگ دارای یک مبدل سیگنال آنالوگ به دیجیتال و یا بر عکس می باشند که نوع ورودی و خروجی کارت توسعه را مشخص می کند . اگر روی ماژول توسعه عبارت AD نوشته شده باشد معنی ورودی آنالوگ دارد و اگر عبارت DA نوشته شده باشد معنی خروجی آنالوگ می دهد .
تقسیم بندی ماژول های توسعه آنالوگ :
ماژول های آنالوگ دلتا به سه دسته تقسیم بندی می شوند .
1 – ماژول های ورودی آنالوگ
2 – ماژول های خروجی آنالوگ
3 – ماژول های میکس ( ورودی و خروجی آنالوگ )
رزولوشن ماژول توسعه آنالوگ :
دقت اندازه گیری ماژول های آنالوگ به عنوان رزولوشن کارت معرفی می شود و هر چقدر این عدد بزرگتر باشد دقت بیشتری دارد . رزولوشن های ماژول های آنالوگ دلتا بین 11 الی 16 بیت می باشد .
مقادیر ورودی و خروجی ماژول های توسعه آنالوگ :
ماژول های ورودی و خروجی آنالوگ دلتا مقادیر ولتاژی و جریانی را به عنوان سیگنال قبول می کنند و تابع استاندارد های IEC می باشند که شامل مقادیر زیر می باشد .
1- ولتاژی : 0 تا 10 ولت | 10- تا 10+ ولت
2 – جریانی : 4 تا 20 میلی آمپر | 0 تا 20 میلی آمپر
ماژول های آنالوگ دلتا قابل نصب به PLC از سمت راست :
در جدول زیر مشخصات فنی ماژول های آنالوگ پی ال سی های دلتا قابل نصب از سمت راست را مشاهده می کنید .
ماژول های آنالوگ دلتا قابل نصب به PLC از سمت چپ :
ورودی آنالوگ دلتا مدل DVP06AD-S شش کانال ولتاژی و جریانی با رزولوشن 14 بیت برای ورودی ولتاژی و 13 بیت برای ورودی جریانی
ماژول های آنالوگ قابل نصب از سمت چپ به PLC های دلتا وجود دارند که فقط روی مدل های DVP-28SV | DVP-12SE | DVP-20SX2 | DVP-12SA2 نصب می شوند . این CPU ها قابلیت نصب 8 ماژول آنالوگ از سمت چپ را دارند . توجه شود که ماژول های دیجیتال فقط از سمت راست به CPU متصل می شوند .
در جدول زیر اطلاعات لازم قابل مشاهده می باشد .
