کارت 32 ورودی دیجیتال دلتا DVP32SM11N
کارت 32 ورودی دیجیتال دلتا DVP32SM11N از سمت راست به پی ال سی های سری DVP اضافه می شود و نیاز به تغذیه جداگانه ای ندارد . سوکت این ماژول بصورت 40 پین از نوع IDC می باشد که برای سیم بندی و راحتی کار می توان از ترمینال برد های مخصوصی که برای این کار طراحی شده استفاده کرد.
برای تحریک ورودی های این کارت باید از ولتاژ 24VDC استفاده کنیم . اتصال ورودی ها را بصورت SINK / SOURCE می توان انجام داد یعنی هم ولتاژ منفی هم ولتاژ مثبت می توان به ورودی ها متصل کرد.

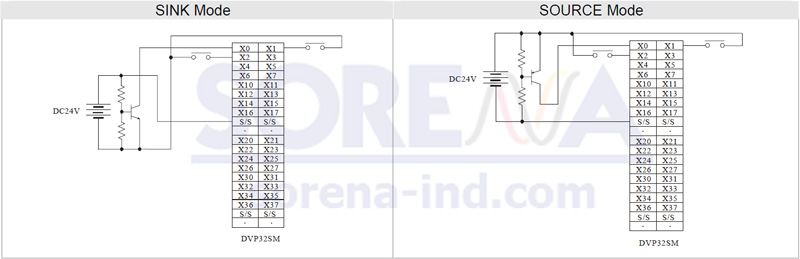

نقشه اتصال ورودی ها
در این شکل اتصال ورودی ها شرح داده شده است .
