ورودی خروجی 16 کانال دیجیتال SM 1223 زیمنس خروجی رله ای
ورودی خروجی 16 کانال دیجیتال SM 1223 زیمنس خروجی رله ای : به عنوان کارت گسترش ورودی و خروجی برای پی ال سی های S7-1200 زیمنس مورد استفاده قرار می گیرد. از آنجا که تعداد ورودی و خروجی های روی پی ال سی همواره جوابگوی نیاز پروسه های صنعتی نیست این کارت های گسترش بسیار پر کاربرد هستند.
ماژول های ورودی خروجی زیمنس در دو دسته کلی سیگنال برد SB و سیگنال ماژول SM جای می گیرند:
SB: سیگنال بردها تجهیزات کوچکی هستند که دارای ورودی و خروجی محدود شده اند و بر روی بدنه CPU نصب می شوند. بر روی هر CPU نصب تنها یک سیگنال برد امکان پذیر است. برای مشاهده کلیه تجهیزات SB بر روی سیگنال برد زیمنس S7-1200 کلیک کنید.
SM: سیگنال ماژول ها تجهیزاتی اند که در کنار CPU نصب می شوند و ورودی خروجی های بیشتری نسبت به SB ها دارند. هر CPU بسته به ظرفیت خود می تواند تعدادی از این ماژول ها را در کنار خود داشته باشد. اما به طور کلی ماکزیمم تعداد 8 عدد سیگنال ماژول را می توان به یک CPU اضافه کرد.
مشخصات و ویژگی ها

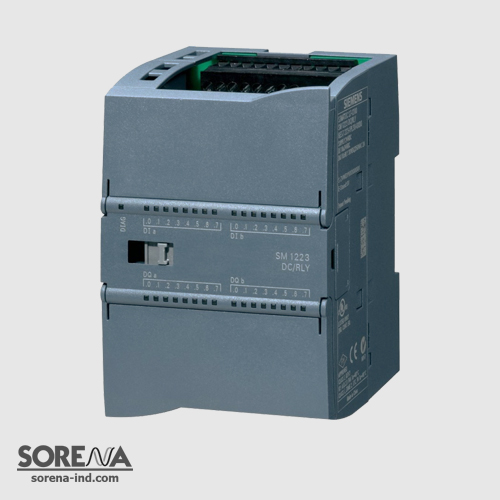

ماژول ورودی خروجی SM 1223 در انواع رله ای و ترانزیستوری 8 کانال و 16 کانال موجود است. نوع 16 کانال آن با نام 6ES7223-1PL32-0XB0 شناخته شده و دارای 16 ورودی 24 ولت DC و 16 خروجی رله ای 2 آمپر می باشد.
در صورت نیاز به ماژول ورودی خروجی 8 کانال می توانید از 6ES7223-1PH32-0XB0 دیدن کنید.
طول کابل ارتباطی بین این سیگنال ماژول و CPU ماکزیمم 300 متر و در صورت استفاده از کابل شیلددار ماکزیمم 500 متر خواهد بود. ورودی خروجی 16 کانال SM 1223 زیمنس دارای LED نشانگر وضعیت ورودی و خروجی ها، همچنین LED نشانگر وضعیت خطا می باشد. این ماژول خروجی با داشتن ابعاد 75*100*70 میلی متر در سمت راست پی ال سی های زیمنس جای می گیرد.
