ماژول SIWAREX WP241 زیمنس

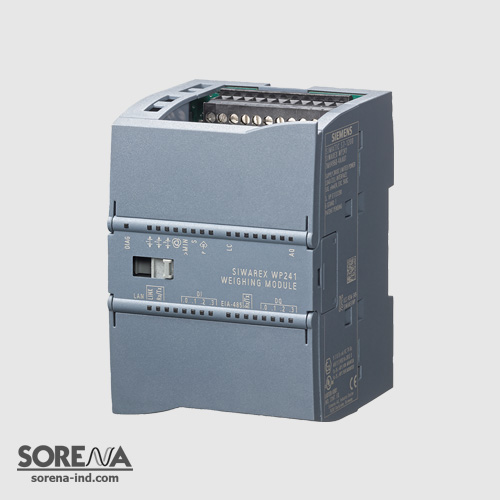

ماژول SIWAREX WP241 زیمنس با کد سفارش 7MH4960-4AA01
ماژول سیوارکس 241 زیمنس برای اندازه گیری وزن در پروژه های مختلف مورد استفاده قرار می گیرد . به راحتی در یک سیستم S7-1200 نصب می شود و بدون نیاز به CPU میتوانیم از این ماژول استفاده کنیم.
خصوصیات :
- طراحی یکپارچه مطابق S7-1200 زیمنس و قابلیت کانفیگ شدن با نرم افزار TIA
- کارکردن بدون نیاز به CPU
- ارتباط مستقیم با HMI بواسطه پورت اترنت
- قابلیت اتصال به نمایشگر توسط RS485
- دارای رابط مدباس TCP/IP
- چهار ورودی و خروجی دیجیتال ، یک خروجی آنالوگ
- قابلیت سنجش وزن با رزولوشن بسیار بالا
- قابلیت برنامه ریزی و کالیبره شدن با نرم افزار SIWATOOL V7
- کالیبراسیون اتوماتیک بدون نیاز به وزنه شاخص
- قابلیت تعویض ماژول بدون نیاز به کالیبره کردن مجدد
فانکشن ها و کلیات :
هدف اصلی ماژول SIWAREX WP241 تبدیل مقدار ولتاژ سنسور به وزن می باشد. دستوراتی برای صفر کردن ماژول وجود دارد که سه مقدار مختلف بصورت پیش فرض داخل ماژول قرارگرفته و این ماژول در کارخانه کالیبره شده است پس بدون نیاز به وزنه شاخص و بصورت اتوماتیک ماژول کالیبره شده و حتی بدون نیاز به تنظیمات مجدد می توان ماژول معیوب را با جدید جایگزین کرد.
ماژول سیوارکس WP241 بصورت مستقیم توسط باس اصلی به پی ال سی های 1200 متصل می شود و تمام پارامترها می تواند توسط CPU خوانده شده و ویرایش شود. در ضمن تنظیمات کامل این ماژول توسط CPU و یا HMI متصل به ماژول قابل انجام است.
با پورت های اترنت و سریال روی ماژول انواع ارتباط ها در شبکه را می توان پیکربندی کرد. توسط پروتکل مدباس TCP و RTU می توان با انواع نمایشگر ها ارتباط برقرار کرد و یا به سیستم های اتوماسیون مختلف متصل شد.
کاربردهای ماژول SIWAREX WP241 زیمنس :
- مشاهده سطح مخازن و سیلوها
- اندازه گیری میزان بار جرثقیل ها و کابل ها
- اندازه گیری بار انواع بالابرها
- استفاده در مناطق پرخطر ZONE 2
- قابلیت استفاده در انواع باسکول ها
اتصال HMI زیمنس به ماژول سیوارکس
نرم افزار SIWATOOL V7 :
برای کانفیگ کردن و کالبره کردن ماژول سیوارکس از نرم افزار SIWATOOL استفاده می شود. کالیبره کردن ، انجام تنظیمات ، بحث سرویس و عیب یابی ، دسترسی و بافر خطاهای ماژول از قابلیت های این نرم افزار است که به مهندسین کمک بسیاری می کند.
نمایی از نرم افزار SIWATOOL V7
