ماژول های شبکه PLC های دلتا سری DVP :
ماژول شبکه DeviceNet دلتا مدل DVPDT01-S | یکی از قابلیت های مهم PLC ها امکان شبکه شدن اونهاست که باعث میشه بتونن با هم تبادل اطلاعات کنن و یک سیستم کنترل توزیع شده رو به وجود بیارن . شبکه ها از نظر بستر فیزیکی و همچنین پروتکل های ارتباطی به انواع مختلفی دسته بندی میشن که به چند مورد از اونها اشاره می کنیم .
لایه های فیزیکی شبکه :
- ارتباط سریال شامل RS232 , RS485
- ارتباط اترنت شامل Ethernet IP و TCP IP
لایه های ارتباطی شبکه :
- MODBUS RTU , TCP
- UD LINK
- CANopen
- PROFIBUS
- PROFINET
- DeviceNET
- BACnet
و بسیاری پروتکل های دیگه که در موارد مختلف مورد استفاده قرار می گیره و ما فقط به موارد پر کاربرد اونها اشاره کردیم . برند دلتا برای پروتکل های شبکه ماژول های متفاوتی رو طراحی و ارائه کرده که این ماژول ها رو با مشخصات فنی کامل معرفی می کنیم .
ماژول های شبکه DeviceNet دلتا مدل DVPDNET-SL مستر و DVPDT01-S اسلیو :

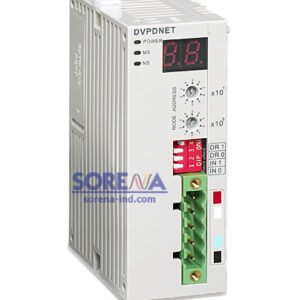

DVPDNET-SL : (MASTER MODULE)
ماژول شبکه DeviceNet دلتا مدل DVPDT01-S | یکی از شبکه های صنعتی DeviceNet هستش که بر مبنای پروتکل CAN پیاده سازی شده و از نرخ ارسال و دریافت داده خوبی برخورداره ، البته کاربرد این شبکه داخل ایران خیلی کمه . ماژول DVPDNET-SL کارت شبکه DeviceNet دلتا هستش که بصورت MASTER در شبکه قرار میگیره . سرعت تبادل اطلاعاتش ماکزیمم 500 کیلوبیت بر ثانیه هستش و تعداد 64 نقطه شبکه رو شامل میتونه باشه .
تعداد 190 رجیستر رو ارسال و دریافت می کنه و از سمت چپ به PLC های دلتا متصل میشه .
DVPDT01-S : (SLAVE MODULE)
ماژول DVPDT01-S کارت شبکه DeviceNet دلتا هستش که بصورت Slave داخل شبکه قرار میگیره و مشخصات فنی اون مثل ماژول DVPDNET-SL هستش .
داخل جدول زیر اطلاعات کامل این دو ماژول آورده شده است .
دانلود راهنمای ماژول های شبکه DeviceNet دلتا مدل DVPDNET-SL مستر و DVPDT01-S اسلیو :
[table id=17 /]
