پی ال سی زیمنس S7-1200 : معرفی و آموزش سخت افزار

پی ال سی زیمنس S7-1200 : معرفی و آموزش سخت افزار

پی ال سی زیمنس S7-1200 : معرفی و آموزش سخت افزار

پی ال سی زیمنس سری S7-1200 برای تکمیل نیازهای اتوماسیون صنعتی با امکانات کامل و قیمت مناسب به بازار عرضه شده است. ساختار کامپکت، پیکربندی ساده و دستورهای قدرتمند برنامه نویسی سری 1200 را یک راهکار قابل قبول برای انجام پروژه های صنعتی قرار داده است.

یک پردازنده 1200 دارای بخش های زیر است :

  • پردازنده اصلی
  • منبع تغذیه داخلی
  • مدارات ورودی و خروجی
  • پورت ارتباطی پروفی نت
  • مدارات کنترل High Speed

بعد از اینکه شما برنامه مورد نظر خود را داخل پی ال سی دانلود می کنید CPU توسط پردازش برنامه تجهیزات شما را کنترل می کند. در این حالت CPU ورودی ها را مانیتور کرده و مطابق برنامه کاربر خروجی ها را اعمال می کند. برنامه کاربر می تواند شامل بخش هایی مانند داده های بیتی، شمارنده ها، تایمرها، معادلات ریاضی، کنترل حرکت و ارتباط با سایر تجهیزات شبکه باشد.

پی ال سی 1200 زیمنس دارای یک عدد پورت پروفی نت برای ارتباط با سایر تجهیزات تحت شبکه پروفی نت می باشد اما توسط ماژول های شبکه می توانیم انواع شبکه های صنعتی را ایجاد کنیم از قبیل :

  • PROFIBUS
  • GPRS
  • LTE
  • RS485
  • RS232
  • DNP3
  • USS
  • MODBUS

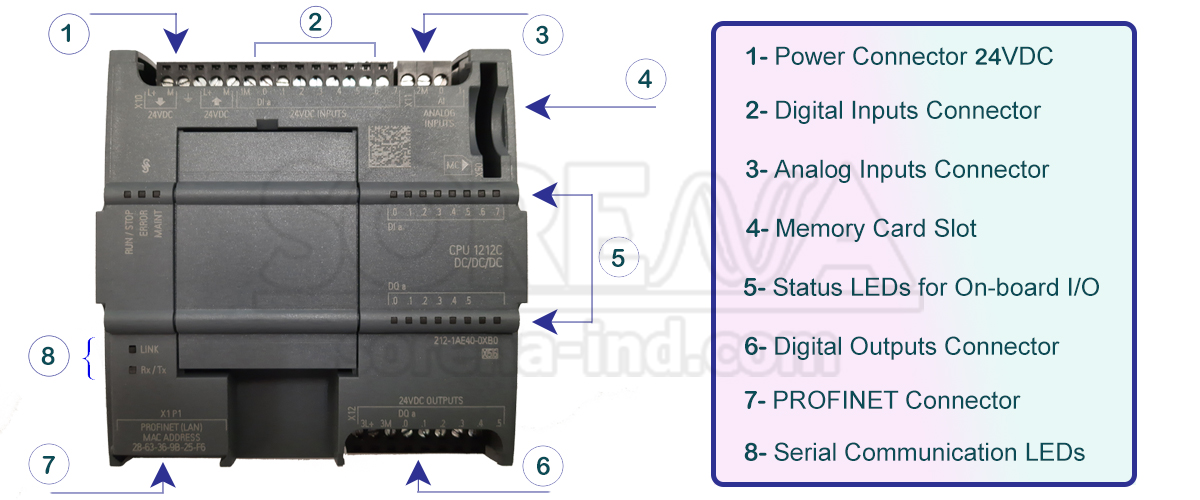

در شکل زیر نمای یک PLC S7-1200 را مشاهده می کنید.

قسمت های مختلف S7-1200

برای محافظت از برنامه شما چندین راه کار طراحی و ساخته شده است. گزینه Password Protect به کاربر اجازه می دهد که دسترسی به فانکشن ها رو محدود کند. گزینه know-how protection این امکان را می دهد که کد های داخل یک بلاک بخصوص را پنهان کنیم و در نهایت گزینه ی copy protect این امکان را به ما می دهد که برنامه خود را برای یک cpu یا مموری کارت خاص بنویسیم که در این صورت امکان کپی روی cpu دیگری وجود نخواهد داشت.

انواع CPU ها و مقایسه آن ها از نظر ظرفیت برنامه نویسی و همچنین تعداد ورودی و خروجی ها :

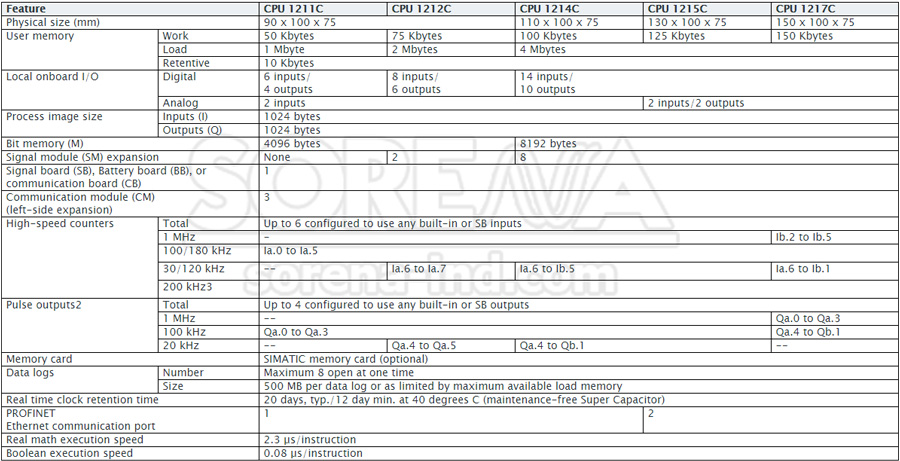

در شکل زیر جدولی را مشاهده می کنید که خانواده ی پی ال سی های S7-1200 زیمنس را نشان می دهد. سری 1200 دارای 5 دسته هستش که شامل 1211 ، 1212 ، 1214 ، 1215 و 1217 می باشد که هر کدام خصوصیات مخصوص به خود را دارند. مطابق جدول زیر اطلاعاتی از قبیل تعداد ورودی و خروجی روی cpu ، ظرفیت حافظه ، تعداد شمارنده های پر سرعت و پالس های پرسرعت و …. قابل مشاهده است .

اطلاعات کلی پی ال سی های 1200 زیمنس

جدول مشخصات S7-1200 زیمنس
اکسپنشن ماژول های S7-1200 :

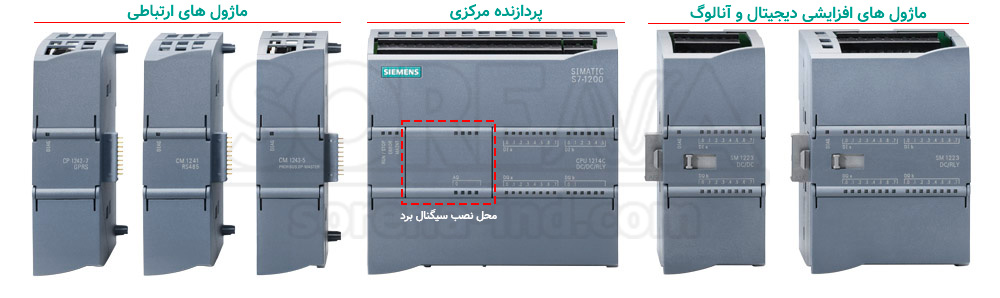

خانواده 1200 طیف گسترده ای از سیگنال ماژول ها و سیگنال برد ها را برای افزایش ظرفیت و توانایی CPU طراحی و ارائه کرده است. در شکل زیر می توانید نحوه ی قرار گیری این ماژول ها را مشاهده کنید. عباراتی بصورت مخفف شده درباره ماژول ها وجود دارد که لازم است آن ها را بدانید.

  1. CM ( Communication Module )
  2. CP ( Communication Processor )
  3. SB ( Signal Board )
  4. CB ( Communication Board )
  5. BB ( Battery Board )
  6. SM ( Signal Module )

بررسی تکنیکال پی ال سی های 1200 زیمنس و ماژول های آن

پی ال سی 1211C :

سری 1211 ارزان ترین مدل S7-1200 می باشد که در سه مدل تولید می شود . تفاوت مدل ها در ولتاژ تغذیه و نوع خروجی پی ال سی می باشد .

سری فوق دارای 6 ورودی دیجیتال ، 4 خروجی دیجیتال و 2 ورودی آنالوگ می باشد اما کارت های اکسپنشن دیجیتال و آنالوگ به این سری متصل نمی شود فقط می توانیم سه کارت شبکه از سمت چپ به این CPU متصل کنیم.جدول زیر اطلاعات کاملی مثل تعداد ورودی و خرجی ها، ظرفیت حافظه، تعداد شمارنده و خروجی پالس سرعت بالا و… را در اختیار شما قرار می دهد.

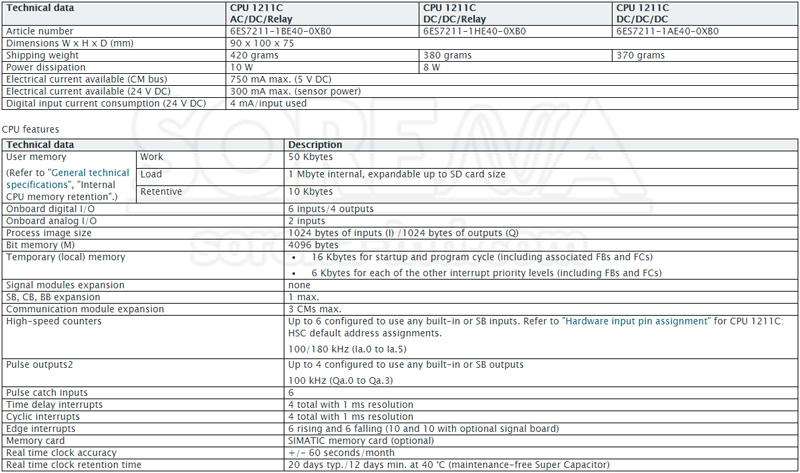

جدول مشخصات CPU 1211C

مشخصات فنی 1211C زیمنس

مطابق جدول بالا روی پی ال سی 1211C یک عدد سیگنال برد نصب می شود. تعداد 6 عدد شمارنده پالس در اختیار داریم که آدرس های آن Ia.0 الی Ia.5 می باشد. چهار خروجی پالس برای کنترل سروو موتورها روی CPU تعبیه شده که آدرس های آن Qa.0 الی Qa.3 است. دقت داشته باشین در صورتی که برق پی ال سی قطع شود ساعت و تاریخ پی ال سی به مدت 20 روز ذخیره می ماند و بعد از آن پاک می شود. برای جلوگیری از این موضوع می توانیم از باطری برد ها استفاده کنیم.

سری 1211C دارای 2 ورودی آنالوگ روی CPU می باشد که ولتاژ 0 تا 10 ولت قبول می کند و این بازه بصورت یک عدد دیجیتال بین 0 تا 27648 قابل دسترس است. جدول زیر اطلاعات کامل تری در باره ورودی آنالوگ این سری در اختیار شما قرار می دهد.

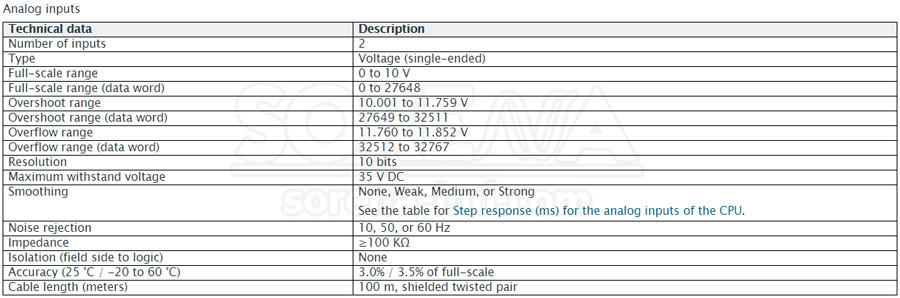

مشخصات ورودی آنالوگ CPU 1211C

جدول مشخصات ورودی آنالوگ 1211C

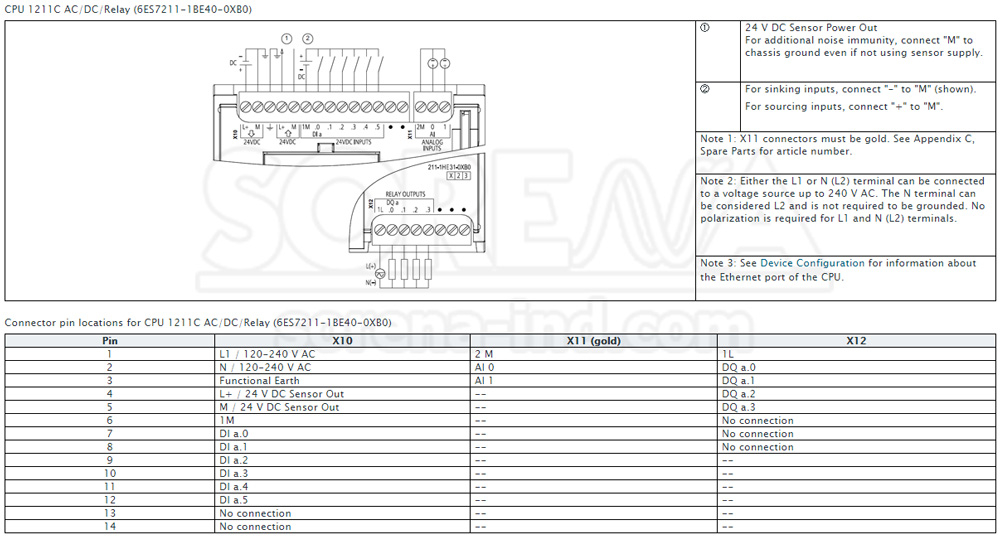

نقشه سیم بندی CPU 1211C AC/DC/RELAY (6ES7211-1BE40-0XB0)
وایرینگ 211-1BE40

همانطور که در تصویر بالا مشاهده می کنید ترمینال های شماره 4 و 5 که روی CPU با علائم +L و M نشان داده شده یک خروجی 24 ولت DC برای تغذیه سنسور است که ظرفیت جریان دهی 300 میلی آمپر دارد و در مقابل اتصال کوتاه محافظت شده است.

نکته : دقت داشته باشید که صرف نظر از تغذیه و خروجی پی ال سی S7-1200 که بسته به نوع مدل تغییر می کند ، تمام ورودی ها با ولتاژ 24 ولت DC تحریک می شوند. پس اگر از CPU با تغذیه AC استفاده می کنید از خروجی سنسور برای تحریک ورودی ها استفاده کنید.

وایرینگ پی ال سی های خروجی ترانزیستوری S7-1200

شماتیک قبلی نحوه وایرینگ پی ال سی های 1200 زیمنس با خروجی رله ای را نمایش می داد، توسط خروجی های رله ای می توانیم هر نوع ولتاژی را عبور بدیم و مدار خود را ببندیم اما در سیستم های ترانزیستوری فقط باید 24VDC از پی ال سی عبور کند که نکته بسیار مهمی می باشد.

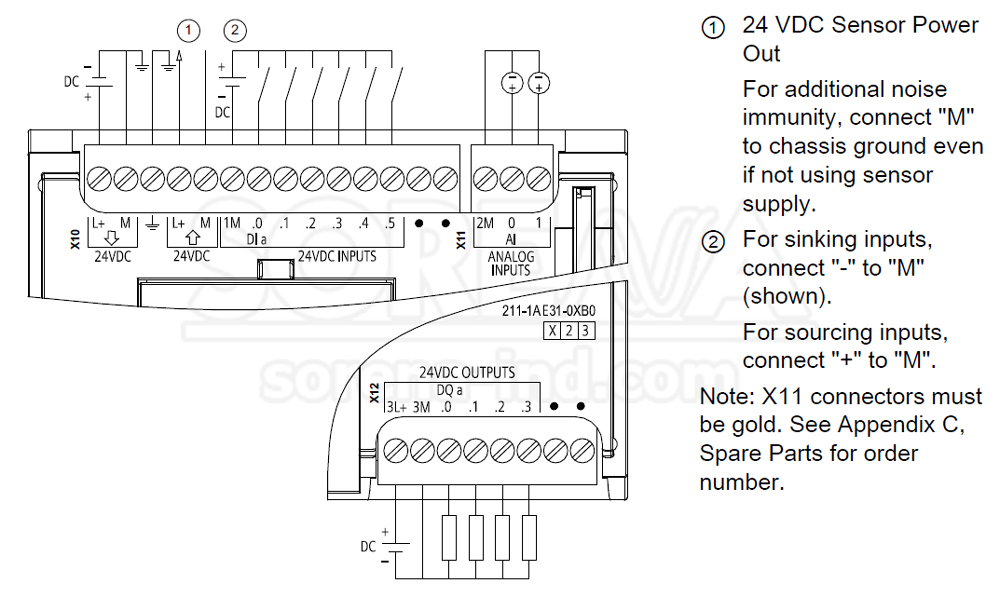

شکل زیر نحوه وایرینگ 1211C را نشان می دهد که برای تمام مدل های S7-1200 صدق می کند.

وایرینگ 211-1AE40

جمع بندی : تا اینجای مقاله دسته بندی سری 1200 را معرفی کردیم، ظرفیت های حافظه هر مدل را شرح دادیم، نحوه سیم بندی ورودی و خروجی ها را با شکل نمایش دادیم. تمام مدل های 1200 مانند مدل 1211 هستند و از توضیحات تکراری پرهیز می کنیم.

معرفی ماژول های افزایشی دیجیتال

در این بخش به معرفی ماژول های افزایشی دیجیتال S7-1200 می پردازیم. ماژول های افزایشی دیجیتال به دو دسته سیگنال ماژول به اختصار SM و سیگنال برد به اختصار SB دسته بندی می شوند.

ماژول افزایشی ورودی دیجیتال SM 1221 :

این مقاله درحال بروز رسانی است …
